TUGAS 14 MODEL OSI LAYER

Susunan Layer	Nama Layer	Fungsi Utama	Contoh Protokol	Kegunaan
7	Application	Menyediakan interfacing yang memberikan bagi pengguna dalam berinteraksi dengan system jaringan melalui komputer	Dynamic Host Configuration Protocol (DHCP)	Protokol untuk mendistribusika IP pada jaringan dengan jumlah IP yang terbatas
			Domain Name Server (DNS)	Database nama domain mesin dan IP address
			File Transfer Protocol (FTP)	Protocol untuk transfer file
			Hyper Text Transfer Protocol (HTTP)	Protocol untuk transfer file HTML dan web
			Multipurpose Internet Mail Extention (MIME)	Protocol untuk mengirim file binary dalam bentuk teks
			Network News Transfer Protocol (NNTP)	Protocol untuk menerima dan mengirim newsgroup
			Post Office Protocol (POP)	Protocol untuk mengambil mail dari server
			Telnet	Protocol untuk akses jarak jauh
			Trvial FTP (TFTP)	Protocol untuk transfer file
6	Presentation	Men-decypt data,   mengompres, dan meng-encrypt data	ASCII, EBCDIC, MIDI, MPEG, TIFF, JPEG, PICT, Quick Time	Bentuk format kompresi paket data
5	Session	Mengasosiasikan setiap komunikasi antar-layer sebelum session dengan layer setelah	Network Basic Input Output System (NETBIOS)	BIOS jaringan standar
			Remote Procedure Call (RPC)	Prosedur pemanggilan jarak jauh
			SOCKET	Input dan  Output untuk  network jenia BSD-Unix
			SQL-NETBEUI, XWINDOWS	Protocol untuk database, mesin   IBM dan pengaturan GUI OS berbasis Unix
4	Transport	Memastikan setiap paket data dikirim tanpa terjadi kesalahan dan tidak muncul duplikasi.	Transmission Control Protocol (TCP)	Protokol pertukaran data berorientasi (connection oriented)
			User Datagram Protocol (UDP)	Protokol pertukaran data non-orientasi(connectionless)
3	Network	Menentukan letak jalur pengiriman data yang akan ditransmisikan serta meneruskan paket tersebut ke alamat jaringan tertentu	Internet Protokol (IP)	Protokol untuk menetapkan routing
			Routing Information Protocol (RIP)	Protokol untuk memilih routing
			Address Resolution Protocol (ARP)	Protokol untuk mendapatkan informasi hardware dari nomor IP
			Reserve ARP (RARP)	Protokol untuk mendapatkan informasi nomor IP dari hardware
2	Data Link	Mengatur nilai data biner (true and false) yang bernilai 0 dan 1 menjadi logical group.	Point-to-Point (PPP)	Protokol untuk akses point topoint (biasanya dial up)
			Serial Line Internet Protokol (SLIP)	Protocol untuk menggunakan sambungan serial
1	Physical	Sebagai interface fisik yang melewatkan transmisi data biner (digital) melalui jalur komunikasi.	Ethernet, FDDI, ISDN, ATM, 10BaseT, 100BaseTX, HSSI, V.35, X.21	Contoh bentuk standar pengunaan media transmisi yang berpengaruh terhadap besaran data dan kecepatan transmisi data

TUGAS 13 M3MBUAT KABEL LAN

Tugas 13 – MEMBUAT KABEL LAN

            “KABEL LAN”

v  Bahan :

•    Tang Crimping.

•    Kabel UTP.

•    Alat pengupas kabel.

•     Conecctor RJ – 45.

•    RJ-45 LAN Tester.


vLangkah – Langkah Membuat Crimping Kabel Starlight :

1.Kupas terlebih dahulu ujung kabel menggunakan alat pengupas kabel sekitar kurang lebih 2 cm sampai kabel yang dapat di dalamnya terlihat.

2.Pisahkan kabel – kabel tersebut dan lurusakan,susunlah kabel – kabel tersebut dengan rapi berdasarkan warna seperti orange putih,orange hijau putih,biru,biru putih,hijau,putih coklat, dan coklat.

3.Setelah kabel tersusun,kemudian ambil conecctor RJ45,Conecctor ini terdiri 8 pin.pin 1 dari conecctor ini adalah pin yang berada paling kiri.

4.Masukkan kabel – kabel tersebut hingga bagian ujungnya mentok di dalam conecctor  dan sesuaikan dengan urutan.

5.Setelah selesai menyusun kabel starlight kemudian kita akan mencoba dengan menggunakan LAN tester masukkan ujung kabel ke alatnya,kemudian,nyalakan,kalau lampu Led  yang pada LAN tester menyala semua,dari nomor 1 – 8 berarti anda telah sukses.

TUGAS 12 MEDIA TRANSMISI

TUGAS 12- MEDIA TRANSMISI

“MEDIA TRANSMISI”

A.Pengertian

              Media Transmisi adalah media yang menghubungkan ,karena jarak yang jauh,maka data terlebih dahulu diubah menjadi kode/isyarat,dan syarat inilah yang akan dimanipulasi dengan berbagai macam cara untung di ubah kembali menjadi data.

v Kegunaan Media Transmisi  :

Digunakan pada beberapa pada beberapa peralatan elektronika untuk menghubungkan antara pengirim dan peneima supaya dapat melakukan pertukaran data.

Contoh  :

·       Telepon.

·       Komputer.

·       Trlevisi.

·       Radio.

B.Jenis – Jenis Transmisi Media :

1.     Guided Transmission Media adalah jaringan yang menggunakan sistem kabel.

Contoh  :

Ø Twised Pair Cable / kabel pasangan bewrpilin terdiri dari dua konduktor yang digabungkan dengan tujuan untuk menggurangi / menindakan interfrensi elektromaknetik dari luar seperti radsiasi elektromaknetik dari kabel Unshielded Twisted Pair (UTP),dan crosstalk yang terjadi di antara kabel yang berdekatan.

§  Ada Dua Macam Twisted Pair Cable,Yaitu :

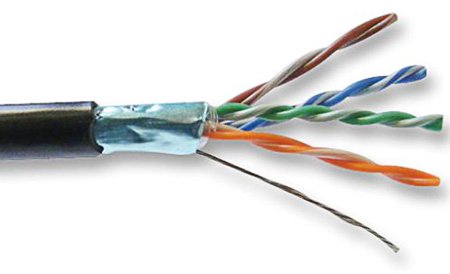

 a.Kabel STP(Shilded Twister Pair).

Kabel STP merupakan kabel yang intinya dilindungi/diselubungi oleh alumunium foil, sehingga lebih tahan terhadap gangguan yang bersumber dari luar (interference). Bahkan saat ini produsen sudah mendesain kabelnya dengan kecepatan transmit data yang luar biasa hingga 1 GBps, sehingga kabel ini banyak digunakan bagi perusahaan yang bergerak yang dibidang teknologi. Atau mereka yang mempunyai mobilitas tinggi dalam hal penggunaan komputer dan jaringan.

Kelebihan Kabel STP :

1. Kabel yang tahan terhadap gangguan yang berasal dari luar (interference), seperti arus listrik, cuaca, ataupun tekukan yang terjadi pada kabel.
2. Kualitas yang terjamin, karena pihak produsen dalam proses produksinya menggunakan bahan mentah dengan kualitas yang terbaik, untuk menjamin produk mereka tahan lama dan berkualitas.
3. Cocok untuk daerah geografis yang luas serta medan yang berat.
4. Dapat ditarik hingga lebih dari 100 m dari node ke client asal jangan sampai melebihi 2 x lipatnya, karena sebaik-baiknya kabel STP masih memiliki kekurangan.
5. Tak membutuhkan perhatian khusus.

Kekurangan kabel STP :

1. Harga yang mahal, membuat kabel ini jarang digunakan.
2. Membutuhkan konektor bermerek (brended), karena jika kabel STP di crimping dengan konektor yang apa adanya, bisa membuat kinerja jaringan menjadi kurang maksimal.

 b.Kabel UTP(Unshilded Twisted Pair).

Definisi kabel UTP adalah suatu jenis kabel yang dapat dipakai untuk membuat jaringan komputer, berupa kabel yang di bagian dalamnya berisikan 4 pasang kabel. Kabel Twisted Pair Cable ini terbagi kedalam 2 jenis diantaranya, Shielded dan Unshielded. Shielded adalah jenis dari kabel UTP yang memiliki selubung pembungkus, sedangkan unshielded adalah jenis yang tidak mempunyai selubung pembungkus. Untuk koneksinya kabel jenis ini memakai konektor RJ-45 atau RJ-11.

Kelebihan kabel UTP :

1. Mudah didapatkan/harga yang terjangkau.
2. Mudah dalam instalasi, karena kabel hanya terdiri dari 4 pilinan serta pelindung yang tak seberapa tebal.
3. Mudah dalam pengerjaan crimping kabel, karena diameternya yang kecil, maka membuat kabel ini cocok dengan konektor RJ 45 merk apapun.
4. Paling sering digunakan oleh teknisi-teknisi jaringan diluar sana yang benyak kita temui, baik dalam instalasi jaringan/outdoor karena kualitas kabel UTP saat ini sudah mulai banyak diperhitungkan.

Kelemahan kabel UTP :

1. Kabel ini tak kuat menahan interference (gangguan yang bersumber dari luar, seperti arus listrik, cuaca dsb)
2. Karena sifatnya yang lentur dan mudah terkelupas membuat kabel ini tak cocok untuk daerah geografis yang luas serta medan yang agak berat karena sulit untuk bertahan dengan kondisi yang demikian.
3. Tak bisa diterapkan dalam instalasi jarak jauh, maksimal 100 m. Karena dari pengalaman saya, kabel STP mampu ditarik hingga 150 m dari node ke client tanpa mengalami loss sedikitpun, sedangkan kabel UTP sudah pasti tak dapat melakukan hal yang demikian.
4. Kita sebagai teknisi jaringan, atau jika anda bekerja di suatu perusahaan teknologi harus jeli memilih kualitas kabel UTP karena di pasaran sangat banyak merk kabel yang serupa dengan kualitas dan harga yang variatif. Jadi, daripada anda menyesal karena telah memilih kabel dengan merk yang kurang reliable maka pilihlah kabel kabel UTP yang branded dan pastinya bergaransi.

Ø Coaxial Cable adalah suatu jenis kabel yang             menggunakan dua buah konduktor.

Ø Friber Optic adalah saluran transmisi yang terbuat dari kaca atau plstik yang digunakan untuk menetralisi sinyal cahaya dari  suatu tempat ketempat lain.

2.Media Transmisi Unguided adalah media jaringan yang menggunakn sistem gelombang.

Ø Inframerah digunakan untuk komunikasi jarak dekat,dengan kecepatan 4Mpbs. Contoh : Pada televisi serta alat elektronik yang lain.

Ø Gelombang Radio adalah media transmisi yang dapat digunakn untu mengirim surat ataupun data.

Ø Gelombang Mikro merupakan bentuk radio yang menggunakan frequensi tinggi yang meliputi kawasan UHF,SHF,danEHF.

Ø Satelit adalah media transmisi yang berfungsi utamanya menerima sinyal dari stasiun bumi dan merusaknya ke stasiun bumi lain.

•   Perbedaan Antara Media Gugided dan Unguided adalah :

1.Media dia transmisi Guided dapat dipandu melalui secara fisik dengan menggunakan jenis kabel,sedangkan media transmisi Unguided mentransmisikan melalui media atmosfir atau radio.

2.Media transmisi Guided menentukan sendiri batas dari transmisinya,sedangkan media transmisi Unguided membatasi transmisi dengan faktor sinyal antena transmisi.
